ISOMÉTRICO COM VISTAS ORTOGONAIS E CORTES - SIMPLES E COMPOSTO

Abaixo resolução em vistas ortogonais.

→ → → clique aqui para fazer download do pdf ← ← ←

Peça A - Vista isométrica
Peça A - Imagem de vista 3D


Peça A - Vistas Ortogonais com corte simples A:A
Peça A - Vistas com corte simples A:A (3D)

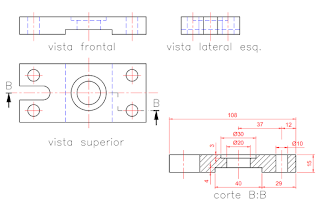

 Peça A - Vistas Ortogonais com corte composto B:B

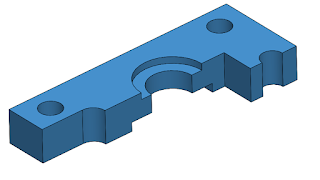

 Peça A - Vistas corte composto B:B (3D)


 Peça A - Vistas Ortogonais com corte composto substituindo a vista frontal
